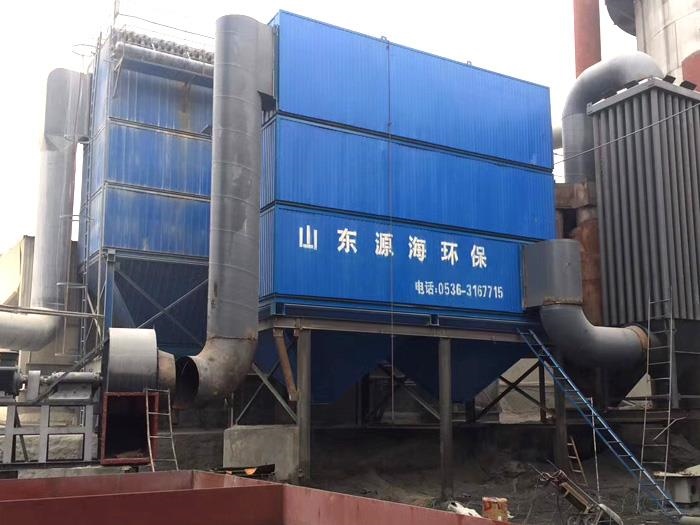

多级配组合式电炉除尘设备的结构特性

　　一、电炉除尘设备依据电场内粉尘的特性设置两类流场：

　　前部两个电场粉尘浓度较高、粉尘粒度较粗，比电阻较小，宜采用常规烟气流场来收集，可充分发挥前部电场起晕电压低、荷电粉尘快、防止电晕封闭等特点;第三电场粉尘浓度越低、粉尘粒度越细，比电阻越高，适宜采用变流场来收集。

　　采用变流场效率较高的电除尘器，使末电场运行状况具有高电压、低电流的伏-安特性，格外适合高比电阻、较细颗粒、粘性大的粉尘良好捕集。

　　二、变流场可消去格栅板附近素流现象的发生：

　　变流场阳极板是由多块格栅板组成，每块格栅板由一组平行（或成某一角度）的金属栅条构成，流经格栅板烟气在其两侧不会产生较强的紊流现象，又加之荷电粉尘趋极距离小，电场力与风力的方向相同，在一些方面上保持了它较快的趋极。

　　三、后部电场特定流场结构：

　　电炉除尘设备特定性流场的结构使单个供电区具有双区电场的特性，荷电与收尘整体分开，能够捕集到越为细小的荷电尘粒。

　　四、变流场格栅式阳极板刚度大：

　　不但振打加速度传递性能好，而且自身抗弯曲和抗变形的能力也较强。

　　五、多级配组合式变流场效率较高的电场收尘面积大：

　　由于目前大多数电除尘器的收尘面积都达不到现行排放标准的要求，采用多级配组合式变流场效率较高的电场和极板加高到13m，可增加2666m2的收尘面积。炉总收尘面积达到6904m2，比原来电除尘器收尘面积4275m2增加了2666m2，能保持除尘器出口烟尘排放浓度小于30mg/Nm3。
