化工车间除尘设备整体结构的基本配置

编辑:山东源海环保科技有限公司时间:2021-12-28

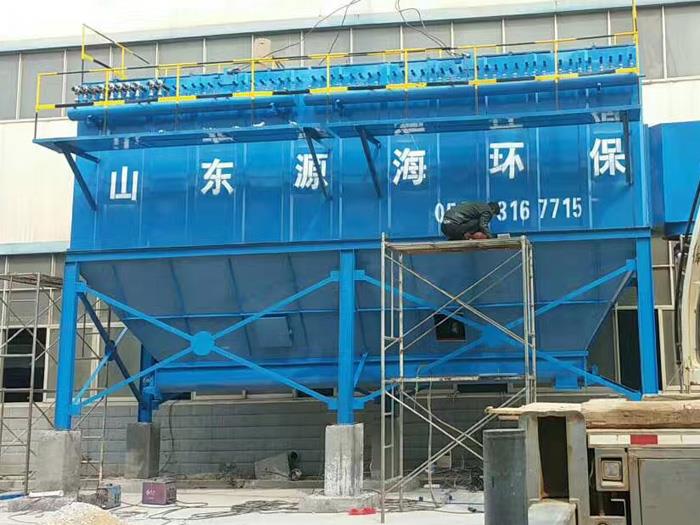

  化工车间除尘设备是一种体积小、除尘能力强、除尘效率较高、现场除尘的除尘装置,整机采用可编程PLC自动控制、风机集尘器、单室除尘器及清洗机构,结构紧凑,适应性较强,运行牢靠,布置方便灵活,是化工车间除尘的理想选择。该设备的基本结构配置如下:

  这种类型的除尘器为单室结构,无提升管阀室,其结构主要由五部分组成:上箱体、袋室、灰斗(A型)、进风口和出风口(dmc80及以下一系列小型单机自带风机)、脉冲射流除尘系统。同时配备滤袋、框架、排风机(dmc80及以下小型单机)、排尘锁风装置、控制柜等。

  (1)进出风口:

  根据化工车间除尘设备的结构分为进风口和出风口,A型入口(带灰斗)为圆柱形,直接焊接在灰斗侧板上,卸料口位于箱体侧面,与箱体内部直接连接;B型下口袋室(无灰斗,除尘器直接位于出灰口),粉尘直接进入袋室,不需通过特定的进气口和过滤,一种除尘器的出风口和出风口直接连接在上机架上。

  (2)上箱体:

  上箱体主要用于固定袋笼、滤袋、风道部件,采用全封闭形式,箱顶采用一定坡度的斜角,在室外使用时可防水,化工车间除尘设备顶部还设有人孔门,可进行袋笼、滤袋的安装和更换,相当方便。

  (3)下箱体:

  布袋室位于上箱体下部,主要用于承载布袋笼和滤袋,形成过滤空间,主要净化烟气。

  (4)灰斗及清飞机构:

  灰斗(A型)设置在袋腔下部,除储存外,它还收集灰尘,并与进气管一起使用,当尘流方向改变时,粗尘粒在此处分离,灰斗出口还设有旋转卸灰装置或翻板阀等气锁装置,可连续卸灰。

  (5)脉冲除尘装置:

  脉冲清灰装置安装在箱体上部侧面,负责定期清洗化工车间除尘设备的滤袋,包括减压装置、电磁脉冲阀、风箱、吹管、油水分离器等。
