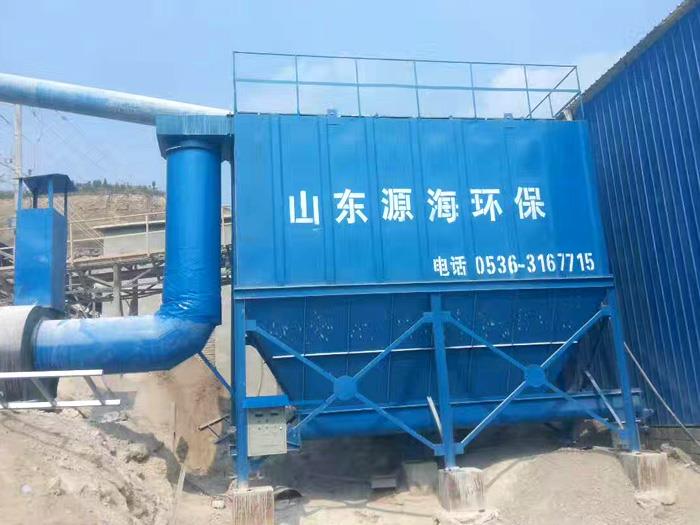

静电式矿山除尘设备控制系统的工作原理

　　一、电除尘控制系统主回路：

　　为响应节能减排的号召，某热电厂将600MW机组静电式矿山除尘设备改造为性能越佳的高压电除尘器整流控制设备，把一个电场变成高频电场，电除尘器控制系统的主电路包括主电路、运行控制电路和辅助电路（如冷却风扇），交流380V电源经双向反并联晶闸管V1、V2经空气断路器（OFA）主触头调压后送到整流变压器一次线圈，升压整流后输出直流负高压，R和R分别为直流高压侧的电流采样电阻和电压采样电阻。电流和电压采样信号被发送到mvc-196控制器，经微处理器系统计算处理后，输出信号控制晶闸管导通角，形成闭环自动电压控制系统。

　　该矿山除尘设备高压控制柜采样监测整流变压器一次、二次电压电流，跟踪监测电场内部工作情况，然后利用电除尘器设备高压控制柜中的控制触发脉冲来调节晶闸管的导通角，从而控制整流变压器的一次电压和电流，从而调节除尘器的工作状态，达到效率除尘的成果。

　　二、取样信号板：

　　Mvc-196-04b高压功率采样信号板包括信号采样元件和仪表分路元件。采样信号板上的T3为采样变压器，可将整流变压器的一次电压（0~380V）转换为0~10V交流电压，在采样信号板上，R是一次电流采样电阻，R是二次电流采样信号调整电位计。

　　齐纳二极管v37和v38通过两个并联电阻器R构成一次电流采样电路，当齐纳二极管发生故障时，电源电压波动或电路中每个点的电压由于其他原因发生变化，齐纳二极管两端的电压基本保持不变。利用这一特性，将稳压二极管v37和v38（稳压值为0.7V）反向串联，然后与采样电阻Ru并联，不仅可以保护r免受过压，还具有双向限幅功能，使R上的电压波动幅度不大于±0.7V，Ru上的较大电压值不大于0.7V。也就是说，如果向两个二极管施加一个直流电压信号，且信号电压低于v37正向结电压和v38反向击穿电压之和，则v37和v38被切断；当信号电压高于该电压时，信号电压波动制约在±0.7V。高压静电矿山除尘设备采样信号板的电路输入为交流电压，交流电压波形中大于该电压值的上下部分将被过滤掉。
